ap1-0162 Beurteilen marktgängiger IT-Systeme und Lösungen basic prüfungsrelevant
Schnittstellen erkennen (DisplayPort, DVI, VGA, USB)
HardwareSchnittstellen
Frage

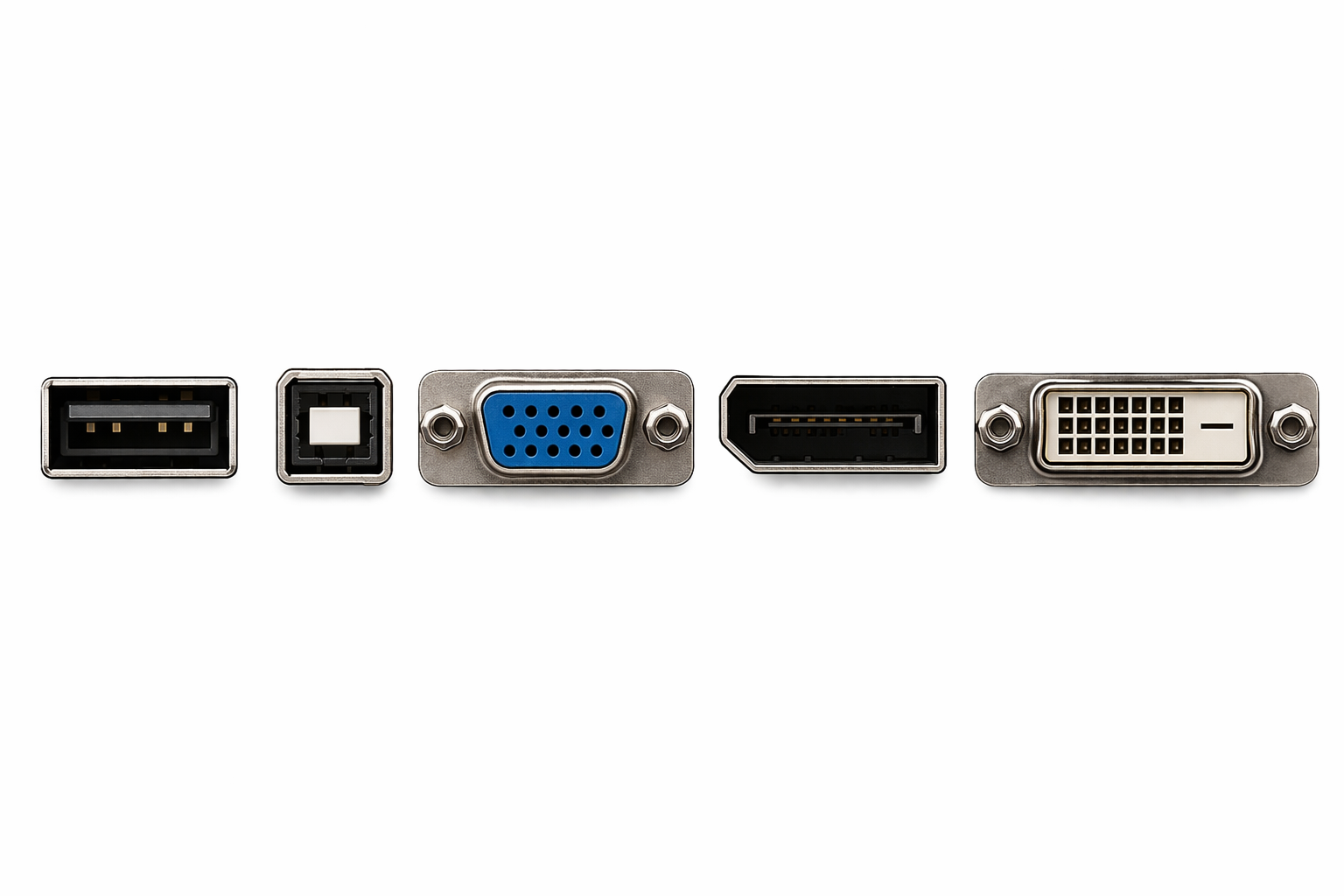

Benenne die folgenden Schnittstellen von links nach rechts.
Antwort

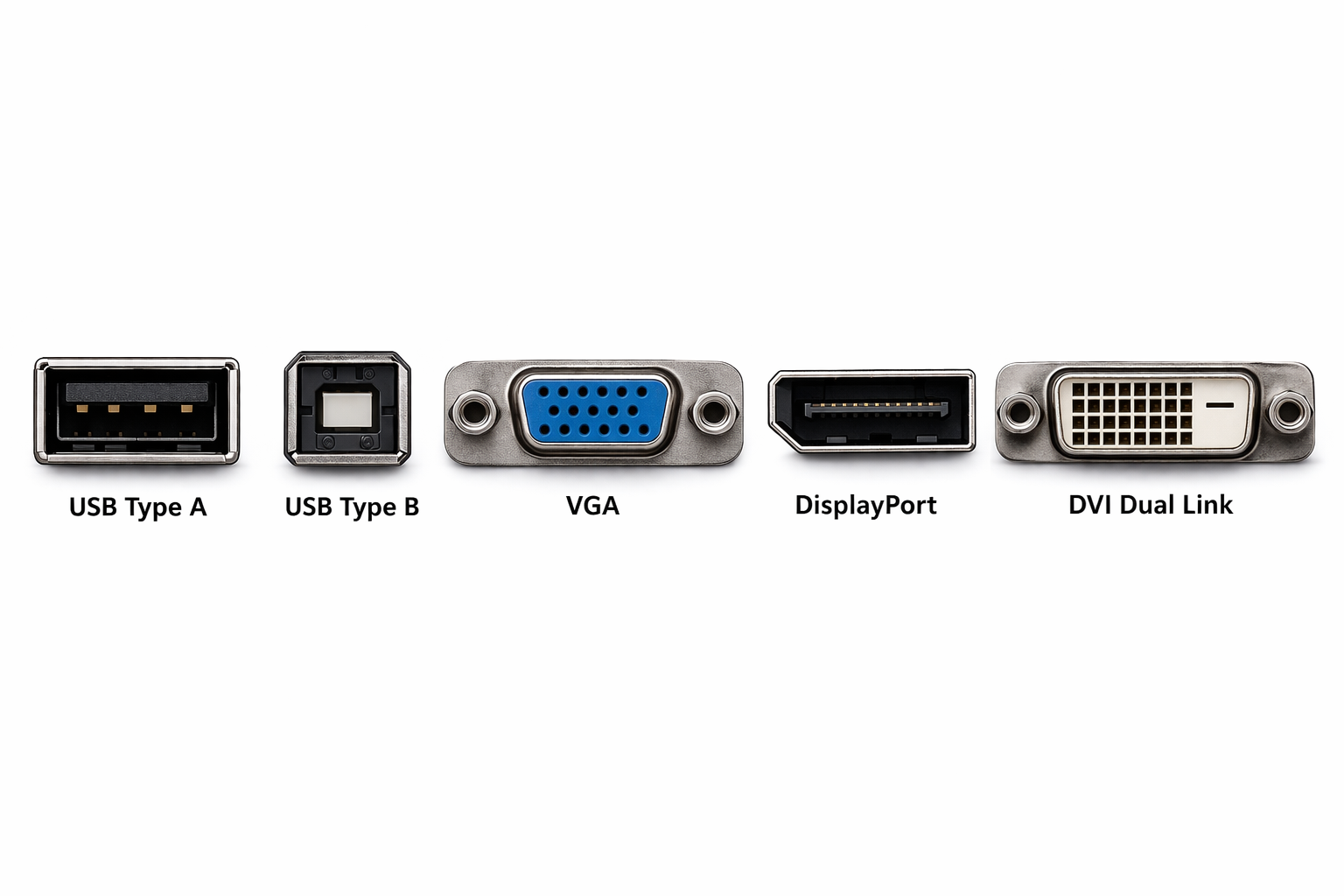

Von links nach rechts: USB Typ A, USB Typ B, VGA, DisplayPort, DVI Dual-Link.
Beispiele
- USB Typ A → Standardanschluss für Peripheriegeräte
- USB Typ B → Verbindung zwischen Gerät, z. B. Drucker oder Monitor, und Computer
- VGA → analoge Videoschnittstelle, veraltet
- DisplayPort → digitale Video- und Audioübertragung
- DVI → digitale bzw. kombinierte digitale/analoge Bildübertragung
Klicken zum Aufdecken der Antwort →
Vollständiger Inhalt ▼
Schnittstellen erkennen (DisplayPort, DVI, VGA, USB)
Kurzdefinition
Schnittstellen sind physische Anschlüsse, über die Geräte Daten oder Videosignale austauschen.
Grundprinzip
Man unterscheidet hier zwei Hauptkategorien:
1. Videoschnittstellen
Dienen zur Übertragung von Bild (und teilweise Audio):
- DisplayPort → modern, digital
- DVI → digital oder kombiniert (digital + analog)
- VGA → rein analog, veraltet
2. Datenschnittstellen (USB)
Dienen zur Verbindung von Peripheriegeräten:
- USB Typ B → meist am Gerät (z. B. Drucker, Monitor-Hub)
- USB Typ A → meist am Computer (Standardanschluss)
Strukturierte Übersicht
| Schnittstelle | Kategorie | Signalart | Typische Verwendung |
|---|---|---|---|
| DisplayPort | Video | digital | Monitore, moderne GPUs |
| DVI | Video | digital / analog | ältere Monitore |
| VGA | Video | analog | sehr alte Systeme |
| USB Typ B | Daten | digital | Drucker, Monitore |
| USB Typ A | Daten | digital | Maus, Tastatur, USB-Sticks |
Praktisches Beispiel
Ein Monitor kann mehrere Anschlüsse besitzen:
- DisplayPort → Verbindung für hochauflösendes Bild
- DVI/VGA → Kompatibilität mit älteren PCs
- USB Typ B → verbindet Monitor mit PC (für USB-Hub im Monitor)
- USB Typ A → Anschlüsse direkt am Monitor für Geräte
Vereinfachtes Schema
flowchart TD DisplayPort --> Video DVI --> Video VGA --> Video USB_B --> Daten USB_A --> Daten
Prüfungsrelevanz (IHK / AP1)
Typische Anforderungen:
- Unterscheidung analog vs. digital
- Zuordnung von Schnittstellen zu ihrem Zweck
- Erkennen typischer Anschlüsse (auch ohne Bildbeschreibung!)
Häufige Fehler
DVI immer als rein digital ansehen
→ falsch, es gibt auch DVI-I (analog + digital)USB Typ A und B verwechseln
→ A = Host (PC), B = GerätVGA als digitalen Anschluss einstufen
→ falsch, VGA ist immer analog
Merksatz
DisplayPort, DVI und VGA übertragen Video – USB überträgt Daten.
