SATA-Schnittstelle: Aufbau und Eigenschaften

HardwareSchnittstellenMassenspeicher
Frage

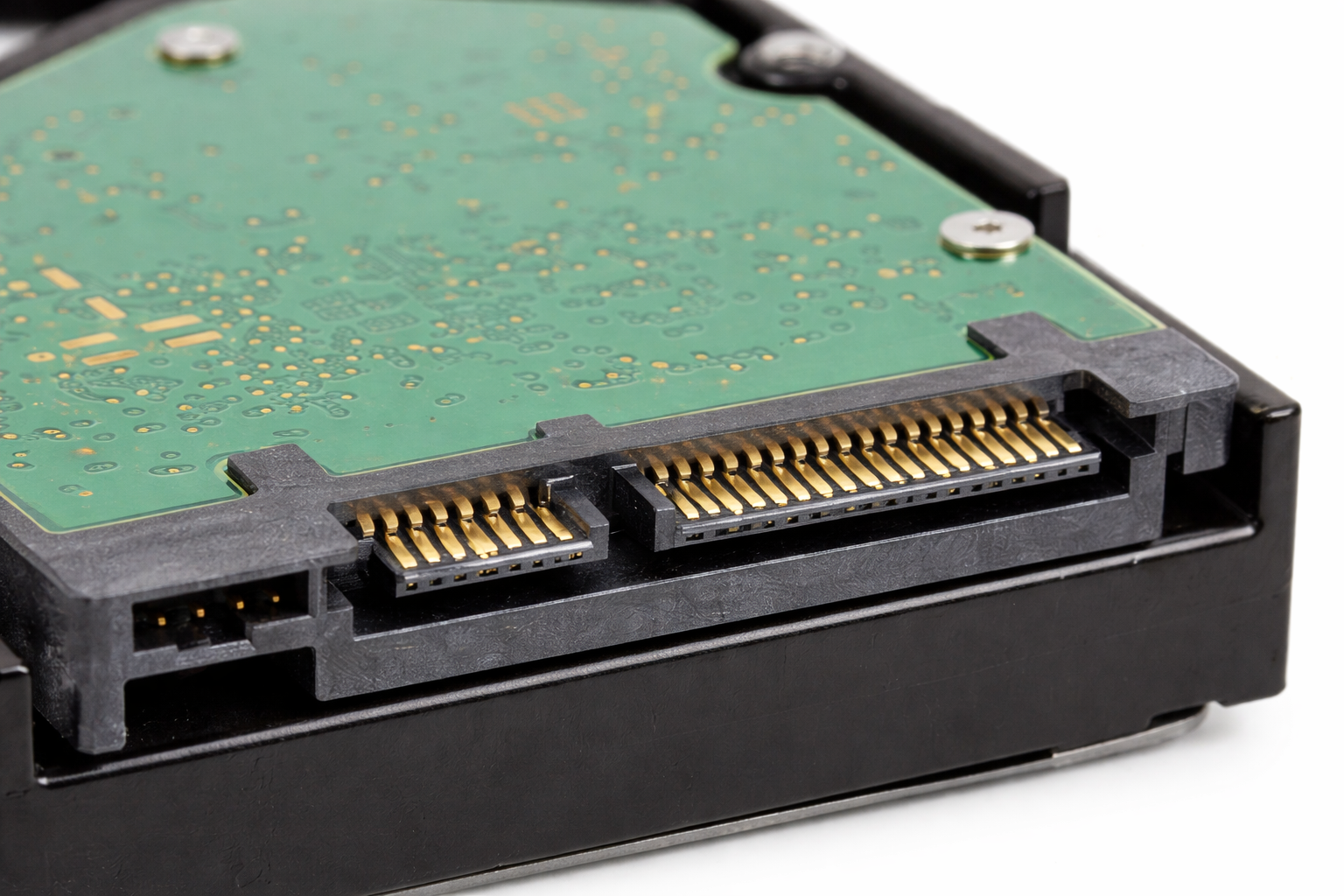

Welche Schnittstelle ist auf dem Bild zu sehen?
Welche Schnittstelle ist auf dem Bild zu sehen?
Klicken zum Aufdecken der Antwort →
← Alle Karten Modul üben →
Vollständiger Inhalt ▼

SATA-Schnittstelle: Aufbau und Eigenschaften

Die SATA-Schnittstelle (Serial ATA) ist eine standardisierte Verbindung zur Anbindung von:

  • Festplatten (HDD)
  • SSDs
  • optischen Laufwerken

Kernerklärung

Eigenschaften von SATA

  • Serielle Datenübertragung
  • Aktuelle Version: SATA III (6 Gbit/s)
  • Weit verbreitet in PCs und Servern

Aufbau der Schnittstelle

SATA besteht aus zwei getrennten Steckverbindungen:

Anschluss Funktion Pins
Datenstecker Datenübertragung 7
Stromstecker Stromversorgung 15

➡️ Beide Stecker werden gleichzeitig benötigt

flowchart LR
A[Mainboard] --> B[SATA-Datenkabel]
B --> C[Laufwerk]
D[Netzteil] --> E[SATA-Stromkabel]
E --> C

Praktisches Beispiel

Ein PC enthält eine SSD:

  • Datenkabel → verbindet SSD mit Mainboard
  • Stromkabel → versorgt SSD mit Energie

➡️ Ohne beide Verbindungen funktioniert das Laufwerk nicht

Prüfungsrelevanz (AP1)

Typische Prüfungsfragen

  • Wofür wird SATA verwendet?
  • Wie viele Pins hat ein SATA-Datenstecker?
  • Unterschied zwischen SATA und NVMe?

Antworten auf die typischen Prüfungsfragen

  • Anschluss von Massenspeichern
  • 7 Pins (Daten), 15 Pins (Strom)
  • SATA langsamer, NVMe nutzt PCIe

Merksatz

SATA = Standardanschluss für Laufwerke mit Daten- und Stromstecker.
