DisplayPort – Digitale Schnittstelle
HardwareSchnittstellenPeripherie
Frage

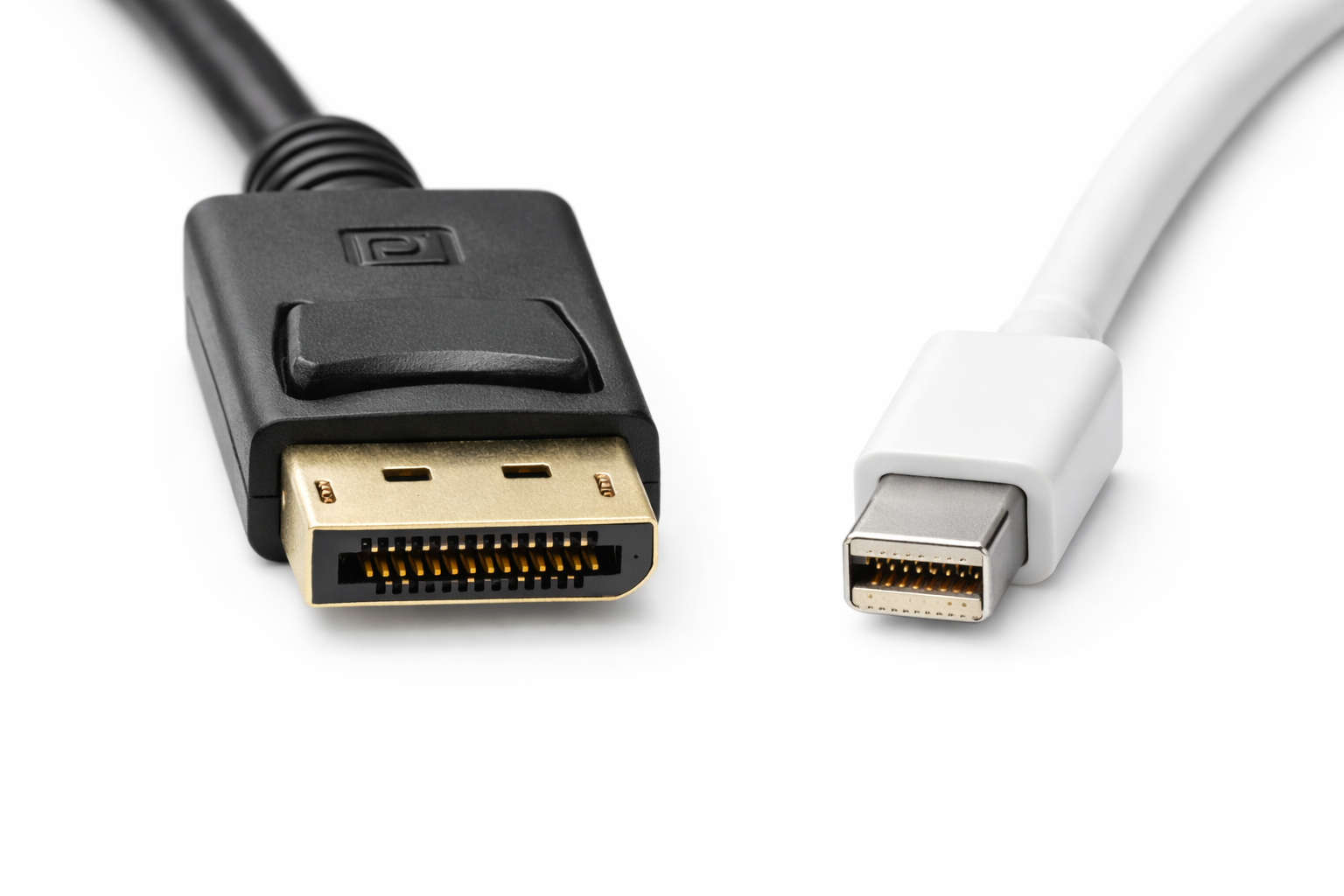

Um welchen digitalen Anschluss handelt es sich auf dem Bild?
Antwort
Es handelt sich um einen DisplayPort-Anschluss. DisplayPort ist eine digitale Schnittstelle zur Übertragung von Bild- und Tonsignalen. Mini-DisplayPort gehört ebenfalls zur DisplayPort-Familie, hat aber eine kleinere Bauform.
Beispiele
- DisplayPort → Anschluss eines Monitors an einen PC
- Mini-DisplayPort → kleinere Variante, z. B. bei manchen Notebooks
- Überträgt digitale Bild- und Tonsignale
- Wird häufig für externe Monitore verwendet
Klicken zum Aufdecken der Antwort →
Vollständiger Inhalt ▼
DisplayPort – Digitale Schnittstelle
DisplayPort ist eine digitale Schnittstelle zur Übertragung von Bild- und Tonsignalen.
Er wird häufig für Monitore und moderne Grafikkarten verwendet.
Kernerklärung
- standardisierte, lizenzfreie Schnittstelle
- überträgt Bild und Ton digital
- unterstützt hohe Auflösungen (z. B. 4K, 8K)
- Varianten:
- DisplayPort (Standardgröße)
- Mini-DisplayPort
Eigenschaften im Vergleich
| Merkmal | DisplayPort |
|---|---|
| Signal | digital |
| Audioübertragung | ja |
| Einsatz | Monitore, GPUs, Laptops |
| Varianten | DP, Mini-DP |
flowchart LR A[Grafikkarte] -->|DisplayPort| B[Monitor] A -->|Audio + Video| B
Praktisches Beispiel
- Arbeitsplatz:
- PC → Monitor via DisplayPort
- Notebook:
- Mini-DisplayPort → externer Bildschirm
Prüfungsrelevanz (AP1)
Typische Prüfungsfragen
- Erkenne den Anschluss auf einem Bild
- Wofür wird DisplayPort verwendet?
- Was wird übertragen?
Antworten auf die typischen Prüfungsfragen
- Anschluss: DisplayPort / Mini-DisplayPort
- Verwendung: Verbindung von PC und Monitor
- Übertragung: digitales Bild und Ton
Merksatz
DisplayPort ist eine moderne, digitale Schnittstelle für hochauflösende Bild- und Tonübertragung.
