Aktivitätsdiagramm

Überblick

Ein Aktivitätsdiagramm ist ein UML-Verhaltensdiagramm zur Darstellung von Abläufen, Prozessen und Kontrollflüssen. Es zeigt, welche Aktivitäten in welcher Reihenfolge ausgeführt werden, an welchen Stellen Entscheidungen getroffen werden und wo parallele Abläufe möglich sind.

Aktivitätsdiagramme werden vor allem genutzt, um:

  • Geschäftsprozesse zu beschreiben
  • fachliche oder technische Abläufe zu analysieren
  • Programmlogik verständlich zu visualisieren
  • Verantwortlichkeiten zwischen Rollen oder Systemteilen zu trennen

Damit sind sie besonders nützlich, wenn nicht nur was ein System tut, sondern vor allem wie ein Ablauf entsteht dargestellt werden soll.


Kerngedanke

Der Fokus eines Aktivitätsdiagramms liegt auf dem Ablauf von Aktionen.
Im Zentrum stehen daher folgende Fragen:

  • Wo beginnt ein Prozess?
  • Welche Aktivität folgt auf welche?
  • Unter welchen Bedingungen verzweigt der Ablauf?
  • Welche Schritte laufen parallel?
  • Wann endet der Prozess?

Im Unterschied zu anderen UML-Diagrammen beschreibt ein Aktivitätsdiagramm also primär den Prozessfluss.


Wichtige Elemente eines Aktivitätsdiagramms

Element Bedeutung Typische Darstellung
Startknoten Beginn des Ablaufs gefüllter schwarzer Kreis
Aktivität / Aktion Auszuführender Schritt im Prozess abgerundetes Rechteck
Kontrollfluss Reihenfolge der Ausführung gerichteter Pfeil
Entscheidungsknoten Verzweigung anhand einer Bedingung Raute
Merge-Knoten Zusammenführung alternativer Pfade Raute
Fork-Knoten Aufteilung in parallele Abläufe dicker Balken
Join-Knoten Synchronisation paralleler Abläufe dicker Balken
Endknoten Ende des gesamten Ablaufs Kreis mit Umrandung
Objektknoten Daten / Objekte im Ablauf Rechteck
Objektfluss Übergabe von Daten zwischen Aktionen Pfeil mit Objektbezug
Partition / Swimlane Gruppierung nach Verantwortlichkeit horizontale oder vertikale Bereiche

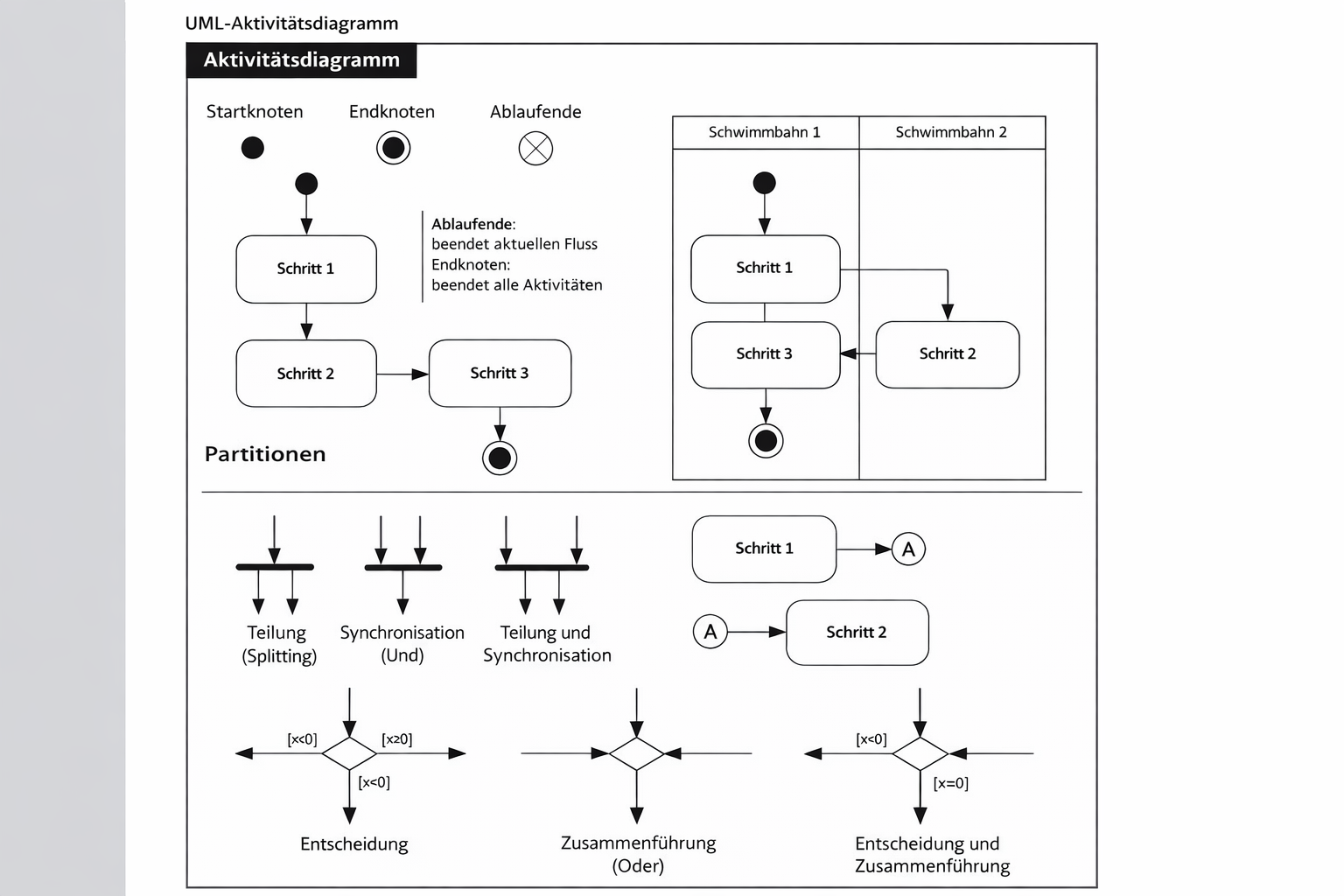

Referenzdiagramm

Zentrale Modellierungskonzepte

1. Start- und Endknoten

Ein Aktivitätsdiagramm beginnt üblicherweise mit einem Startknoten.
Von dort aus wird der Ablauf durch Kontrollflüsse zu weiteren Aktivitäten geführt.

Ein Endknoten markiert das Ende des Prozesses. Dabei ist wichtig:

  • Der Aktivitätsendknoten beendet die gesamte Aktivität.
  • Ein Flussendknoten beendet nur einen einzelnen Pfad.

Für einfache Einführungen reicht meist der allgemeine Endknoten.


2. Aktivitäten

Eine Aktivität beschreibt einen Arbeitsschritt innerhalb des Prozesses, zum Beispiel:

  • „Bestellung prüfen“
  • „Kundendaten erfassen“
  • „Rechnung erzeugen“

Aktivitäten werden sinnvollerweise mit einem Verb oder einer Verbgruppe benannt, da sie eine Handlung ausdrücken.

Gut:

  • Zahlung prüfen
  • Bestellung versenden

Weniger gut:

  • Zahlung
  • Versand

3. Kontrollfluss

Der Kontrollfluss verbindet die Elemente des Diagramms und zeigt, welcher Schritt nach welchem ausgeführt wird.

Er beschreibt also keinen Dateninhalt, sondern die Ablauflogik.


4. Entscheidungen und Zusammenführungen

Ein Entscheidungsknoten modelliert eine Verzweigung.
Von ihm gehen mehrere alternative Pfade aus, die jeweils durch Bedingungen beschrieben werden, zum Beispiel:

  • [Zahlung erfolgreich]
  • [Zahlung fehlgeschlagen]

Ein Merge-Knoten führt solche alternativen Pfade später wieder zusammen.

Wichtig ist der Unterschied:

  • Entscheidung = ein Pfad wird ausgewählt
  • Merge = alternative Pfade werden wieder vereinigt

Beide verwenden dieselbe Grundform (Raute), erfüllen aber unterschiedliche Aufgaben.


5. Parallele Abläufe: Fork und Join

Ein großer Vorteil von Aktivitätsdiagrammen ist die Darstellung von Nebenläufigkeit.

Fork-Knoten

Ein Fork teilt einen Ablauf in mehrere gleichzeitig ausführbare Pfade auf.

Join-Knoten

Ein Join synchronisiert diese Pfade wieder. Erst wenn die benötigten parallelen Aktivitäten abgeschlossen sind, geht der Ablauf weiter.

Beispiel:

  • Rechnung erstellen
  • Versand vorbereiten

Diese beiden Schritte können unter Umständen parallel stattfinden und später wieder zusammengeführt werden.


6. Schleifen und Wiederholungen

Schleifen werden in Aktivitätsdiagrammen nicht durch ein eigenes Symbol, sondern durch entsprechende Kontrollflüsse und Bedingungen modelliert.

Beispiel:

  • Eingabe prüfen
  • [ungültig] zurück zur Eingabe
  • [gültig] weiter zum nächsten Schritt

Damit lassen sich Wiederholungen sauber als Prozesslogik darstellen.


7. Objektflüsse und Objektknoten

Neben dem reinen Kontrollfluss kann auch sichtbar gemacht werden, welche Daten oder Objekte zwischen Aktivitäten weitergegeben werden.

Beispiele:

  • Antrag
  • Rechnung
  • Kundendaten
  • Bestellformular

Das ist hilfreich, wenn nicht nur der Ablauf selbst, sondern auch die Informationsverarbeitung verständlich sein soll.


8. Partitionen / Swimlanes

Swimlanes und Partitionen meinen im Wesentlichen dasselbe:
Das Diagramm wird in Bereiche aufgeteilt, die einzelnen Rollen, Abteilungen oder Systemen zugeordnet sind.

Beispiele:

  • Kunde
  • Sachbearbeitung
  • Warenlager
  • Bezahlsystem

Dadurch wird sichtbar, wer für welchen Schritt verantwortlich ist.


Was nicht verwechselt werden sollte

Einige in Rohnotizen genannte Begriffe sind in der UML-Einführung entweder nicht zentral, zu speziell oder in dieser Form missverständlich. Für die Prüfungsvorbereitung sollte man vor allem die Standardelemente sicher beherrschen.

Besonders wichtig

  • Startknoten
  • Endknoten
  • Aktivität
  • Kontrollfluss
  • Entscheidung
  • Merge
  • Fork
  • Join
  • Swimlanes / Partitionen
  • Objektknoten / Objektfluss

Mit Vorsicht zu betrachten

Begriffe wie „Signalfluss“, „Zeitfluss“, „Interruptfluss“ oder „spezielle Notation mit Farben“ gehören nicht zur typischen Basiseinführung eines Aktivitätsdiagramms in dieser vereinfachten Form. Für Grundlagen und Prüfungen ist es sinnvoller, zunächst die Kernelemente und deren Bedeutung sicher zu beherrschen.


Typischer Aufbau eines Aktivitätsdiagramms

Ein einfacher Ablauf sieht oft so aus:

  1. Start
  2. Aktivität
  3. Entscheidung
  4. je nach Bedingung alternativer Pfad
  5. eventuell Zusammenführung
  6. Ende

Mit Parallelität erweitert sich das Schema um Fork- und Join-Knoten.

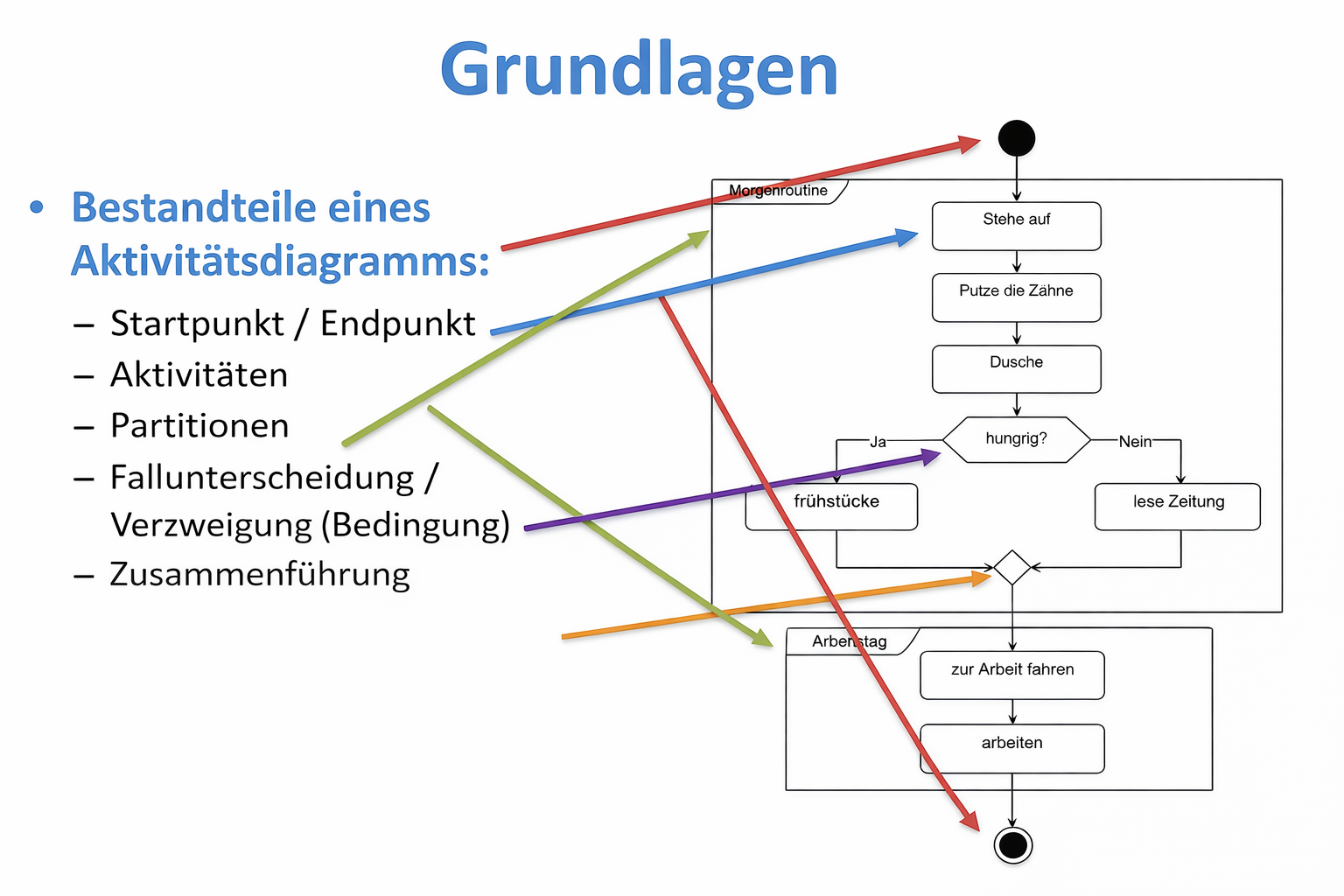

Beispiel (Morgenroutine und Arbeitstag):

Morgenroutine und Arbeitstag


Praktisches Beispiel: Online-Bestellung

Beschreibung

Ein Kunde gibt eine Bestellung auf. Danach wird die Zahlung geprüft.
Falls die Zahlung erfolgreich ist, werden Rechnung und Versandvorbereitung parallel durchgeführt. Anschließend wird die Ware versendet. Andernfalls wird die Bestellung abgebrochen.

flowchart TD
    A((Start)) --> B[Bestellung erfassen]
    B --> C[Zahlung prüfen]
    C --> D{Zahlung erfolgreich?}
    D -->|Ja| E[Rechnung erstellen]
    D -->|Ja| F[Versand vorbereiten]
    E --> G[Versand ausführen]
    F --> G
    D -->|Nein| H[Bestellung abbrechen]
    G --> I((Ende))
    H --> I

Fachliche Aussage des Beispiels

Dieses Diagramm zeigt:

  • einen klaren Start- und Endpunkt
  • eine Entscheidung mit zwei Alternativen
  • zwei logisch zusammenhängende Schritte
  • einen realitätsnahen Geschäftsprozess

Für eine strengere UML-Darstellung würde man parallele Abläufe mit Fork-/Join-Balken statt nur mit aufgeteilten Pfeilen modellieren. Für das Grundverständnis bleibt das Beispiel dennoch hilfreich.


Beispiel mit Swimlanes

flowchart LR
    subgraph Kunde
        A((Start))
        B[Bestellung absenden]
    end

    subgraph Shop
        C[Bestellung prüfen]
        D{Artikel verfügbar?}
        E[Bestätigung senden]
        F[Absage senden]
    end

    A --> B --> C --> D
    D -->|Ja| E
    D -->|Nein| F

Nutzen von Swimlanes

Hier wird sofort sichtbar:

  • Kunde löst den Prozess aus
  • Shop verarbeitet die Bestellung
  • Verantwortlichkeiten sind klar voneinander getrennt

Einsatzgebiete

Aktivitätsdiagramme werden unter anderem verwendet für:

  • Geschäftsprozessmodellierung
  • Beschreibung von Benutzerabläufen
  • Dokumentation von Programmlogik
  • Analyse von Soll- und Ist-Prozessen
  • Darstellung von Verantwortlichkeiten
  • Schulung und technische Dokumentation

In der Anwendungsentwicklung sind sie besonders nützlich, wenn Abläufe früh verständlich gemacht werden sollen, bevor Code geschrieben wird.


Abgrenzung zu anderen UML-Diagrammen

Diagrammtyp Fokus
Aktivitätsdiagramm Ablauf, Entscheidungen, Parallelität, Prozesslogik
Use-Case-Diagramm fachliche Anforderungen und Akteure
Sequenzdiagramm zeitliche Kommunikation zwischen Objekten
Klassendiagramm statische Struktur von Klassen und Beziehungen
Zustandsdiagramm Zustände eines Objekts und Zustandswechsel

Merksatz:
Das Aktivitätsdiagramm zeigt, wie ein Prozess abläuft.


Prüfungsrelevanz

Für Prüfungen sollte man insbesondere Folgendes sicher beherrschen:

Begriffe erkennen und erklären

  • Startknoten
  • Endknoten
  • Aktivität
  • Kontrollfluss
  • Entscheidung
  • Merge
  • Fork
  • Join
  • Swimlane

Diagramme lesen können

  • Reihenfolge der Aktivitäten erkennen
  • Bedingungen korrekt interpretieren
  • parallele Abläufe von alternativen Abläufen unterscheiden
  • Verantwortlichkeiten über Swimlanes zuordnen

Diagramme selbst erstellen können

  • Aktivitäten sinnvoll benennen
  • Bedingungen in eckigen Klammern formulieren
  • Entscheidungen und Zusammenführungen korrekt einsetzen
  • Parallelität sauber modellieren
  • Ablauf logisch und widerspruchsfrei darstellen

Häufige Fehler und Klarstellungen

Entscheidung und Merge verwechseln

Beide werden als Raute gezeichnet, haben aber unterschiedliche Aufgaben:

  • Entscheidung: ein Pfad wird ausgewählt
  • Merge: alternative Pfade werden wieder zusammengeführt

Parallelität und Alternative vermischen

  • Alternative: genau ein Pfad wird gewählt
  • Parallelität: mehrere Pfade laufen gleichzeitig

Das ist einer der häufigsten Fehler.

Aktivitäten falsch benennen

Aktivitäten sollten Tätigkeiten ausdrücken und daher meist mit einem Verb beginnen.

Zu viele Details in ein Diagramm packen

Ein Aktivitätsdiagramm soll Abläufe verständlich machen.
Zu viele Sonderfälle oder technische Details machen es schnell unübersichtlich.

UML und freie Flussdiagramme vermischen

Nicht jedes Flussdiagramm ist automatisch ein UML-Aktivitätsdiagramm.
Für UML sollte man sich an die typischen Symbole und ihre Bedeutung halten.


Zusammenfassung

Das Aktivitätsdiagramm ist ein wichtiges UML-Diagramm zur Darstellung von Prozessen, Abläufen und Logik. Es eignet sich besonders gut, um:

  • Reihenfolgen von Aktivitäten darzustellen
  • Entscheidungen sichtbar zu machen
  • parallele Abläufe zu modellieren
  • Verantwortlichkeiten über Swimlanes zu trennen

Für die Praxis und die Prüfung ist entscheidend, die Grundelemente sicher zu kennen und den Unterschied zwischen Alternative, Wiederholung und Parallelität sauber zu verstehen.
